Modulador de Canal: Guía Definitiva

En el campo de las telecomunicaciones, la modulación de señales es una tecnología esencial que permite la transmisión de datos, audio y video a través de distintos medios de comunicación. El modulador de canal es un dispositivo clave en este proceso, encargados de adaptar las señales para que puedan viajar eficientemente por diversos canales sin interferencias ni pérdida de calidad. Estos moduladores juegan un papel crucial en la infraestructura de redes de transmisión, siendo empleados en sistemas de televisión por cable, satélite, redes de datos y radiodifusión.

En esta guía definitiva, analizaremos a fondo qué son los moduladores de canal, los diferentes tipos que existen, y cómo elegir el más adecuado para tus necesidades. También exploraremos su importancia en la industria de telecomunicaciones, sus aplicaciones prácticas y las innovaciones tecnológicas que están moldeando el futuro de esta tecnología. Si trabajas en la industria de las telecomunicaciones o simplemente te interesa cómo funcionan los sistemas de transmisión modernos, esta guía te proporcionará un entendimiento claro y detallado sobre el funcionamiento de los moduladores de canal y su impacto en las comunicaciones actuales.

El Sistema de CATV es uno de los principales servicios que ofrecemos en DATA MERCANTIL. Si cuentas con algún proyecto en Perú (Lima o provincia) que desees cotizar, puedes escribirnos al e-mail o directamente a nuestro WhatsApp corporativo.

¡Dale clic al siguiente botón!

¿Qué es un Modulador de Canal?

Un modulador de canal es un dispositivo fundamental en las telecomunicaciones, responsable de transformar señales de entrada en señales de radiofrecuencia (RF) moduladas. Estas señales moduladas pueden ser transmitidas a través de un canal específico, ya sea por cable o de forma inalámbrica, a receptores sintonizados en la misma frecuencia. Este proceso de modulación es esencial para garantizar que las señales puedan viajar grandes distancias sin degradarse y para permitir que múltiples señales compartan el mismo medio de transmisión sin interferir entre sí.

Definición de Modulador de Canal

En términos sencillos, un modulador de canal toma una señal base, como una señal de video, audio o datos, y la combina con una frecuencia portadora específica. El resultado de esta combinación es una señal modulada que puede ser transmitida a través de un canal de comunicación. La frecuencia portadora actúa como un «vehículo» que transporta la señal base a través de largas distancias, permitiendo que la señal llegue a su destino en buen estado.

El modulador no solo convierte las señales, sino que también permite optimizar el uso del espectro de frecuencias, lo que es vital en entornos donde varias señales necesitan transmitirse simultáneamente. Esta optimización asegura que cada señal se mantenga separada de los demás, evitando interferencias. Por ejemplo, en sistemas de televisión por cable, cada canal de televisión se transmite a través de una frecuencia diferente gracias a la modulación de canal.

Funcionamiento Básico de un Modulador de Canal

El proceso de modulación varía según el tipo de modulador y la señal que se está transmitiendo. Sin embargo, el principio básico es el mismo: un modulador de canal toma una señal de entrada y la combina con una frecuencia portadora para producir una señal modulada que pueda ser enviada a través de un canal específico. El receptor, al otro lado, se encarga de demodular la señal, es decir, de extraer la señal base de la frecuencia portadora para recuperar la información original.

Existen deferentes tipos de modulación, como la modulación de amplitud (AM), modulación de frecuencia (FM) y modulación de fase (PM), cada una con sus ventajas y aplicaciones específicas. Por ejemplo, la modulación de amplitud varía la intensidad de la señal en función de la información a transmitir, mientras que la modulación de frecuencia ajusta la frecuencia de la portadora.

En los sistemas modernos de telecomunicaciones, lo moduladores más avanzados utilizan modulación digital. En lugar de modificar directamente las características de la señal analógica, convierten las señales digitales en paquetes de datos que luego se modulan en una frecuencia portadora. Este enfoque ofrece una transmisión más eficiente, permitiendo la compresión y el envío de mayores volúmenes de información, como ocurre en la televisión digital y los servicios de streaming.

Beneficios del Uso de Moduladores de Canal

El uso de moduladores de canal proporciona numerosos beneficios, incluyendo:

• Transmisión eficiente a largas distancias: La modulación asegura que las señales puedan viajar grandes distancias sin perder calidad, lo que es crucial para redes de telecomunicaciones, televisión por satélite, y sistemas de radio.
• Uso optimizado del espectro de frecuencias: Al asignar diferentes frecuencias a diferentes canales, los moduladores permiten que múltiples señales se transmitan simultáneamente, optimizando el uso del espectro disponible.
• Reducción de interferencias: Gracias a la separación precisa de las frecuencias, los moduladores evitan interferencias entre señales que comparten un mismo medio de transmisión.

En resumen, un modulador de canal es esencial para cualquier sistema de comunicación moderno que requiera la transmisión de señales a través de un medio compartido, garantizando una transmisión clara, eficiente y sin interferencias.

Tipos de Moduladores de Canal

Los moduladores de canal se clasifican en diversas categorías, según el tipo de señal que procesan y el método de modulación que utilizan. A lo largo de los años, los avances en las telecomunicaciones han dado lugar a una amplia gama de moduladores diseñados para satisfacer las diferentes necesidades de transmisión de datos, video y audio. Cada tipo de modulador de canal tiene características específicas que lo hacen adecuado para determinados entornos y aplicaciones. A continuación, exploramos los tipos más comunes de moduladores de canal:

Moduladores Analógicos

Los moduladores analógicos son uno de los tipos más tradicionales y ampliamente utilizados en sistemas de telecomunicaciones. Funcionan mediante la modulación de señales analógicas, como el audio o el video, y utilizan técnicas como la modulación de amplitud (AM), frecuencia (FM) o fase (PM).

Modulación de Amplitud (AM)

En la modulación de amplitud, la amplitud de la señal portadora varía de acuerdo con la señal de entrada (como una señal de audio o video). Este tipo de modulación es muy común en las transmisiones de radio AM y en algunos sistemas de televisión analógica.

• Aplicaciones: Radio AM, transmisión de señales de televisión analógica.
• Ventajas: Sencillez en el diseño y bajo costo de implementación.
• Desventajas: Susceptibles a interferencias y ruido, lo que puede afectar la calidad de la señal.

Modulación de Frecuencia (FM)

En este tipo de modulación, es la frecuencia de la señal portadora la que varía de acuerdo con la señal de entrada. La modulación de frecuencia se utiliza ampliamente en la radiodifusión de radio FM y en algunos sistemas de televisión analógica.

• Aplicaciones: Radio FM, radiodifusión de alta fidelidad, televisión analógica.
• Ventajas: Mayor resistencia al ruido y mejor calidad de audio en comparación con AM.
• Desventajas: Requiere mayor ancho de banda en comparación con AM.

Modulación de Fase (PM)

La modulación de fase es una técnica en la que se varía la fase de la señal portadora en función de la señal de entrada. Aunque es menos común que AM o FM, tiene aplicaciones en sistemas de telecomunicaciones especializados.

• Aplicaciones: Comunicaciones satelitales, algunos sistemas de radio.
• Ventajas: Alta inmunidad al ruido.
• Desventajas: Más complejo en términos de diseño y procesamiento.

Moduladores Digitales

Los moduladores digitales han ganado popularidad con el avance de la tecnología y la transición hacia las comunicaciones digitales. A diferencia de los moduladores analógicos, estos dispositivos trabajan con señales digitales, convirtiéndolas en formas de onda adecuadas para la transmisión a través de diferentes medios.

Modulación por Desplazamiento de Amplitud (ASK)

La modulación por desplazamiento de amplitud es un método en el que la amplitud de la señal portadora varía entre dos valores, representando los estados logísticos «0» y «1» de una señal digital. Es uno de los métodos más simples de modulación digital.

• Aplicaciones: Transmisión de datos en corto alcance, sistemas RFID.
• Ventajas: Fácil de implementar.
• Desventajas: Muy susceptible al ruido e interferencias.

Modulación por Desplazamiento de Frecuencia (FSK)

En la modulación por desplazamiento de frecuencia, la señal portadora cambia entre dos o más frecuencias en función del valor de la señal digital. Este tipo de modulación es muy común en sistemas de comunicación de datos.

• Aplicaciones: Comunicaciones por módem, control remoto, transmisión de datos en redes inalámbricas.
• Ventajas: Mejor resistencia al ruido que ASK.
• Desventajas: Requiere más ancho de banda que otros métodos.

Modulación en Cuadratura de Amplitud (QAM)

La modulación en cuadratura de amplitud combina tanto la modulación de amplitud como la modulación de fase para aumentar la eficiencia de la transmisión. QAM es ampliamente utilizada en sistemas de televisión digital y en redes de comunicación de alta velocidad.

• Aplicaciones: Televisión digital, redes de banda ancha, sistemas de comunicación por microondas.
• Ventajas: Muy eficiente en el uso del ancho de banda.
• Desventajas: Mayor sensibilidad al ruido y a la distorsión.

Moduladores de Banda Lateral Única (SSB)

Este tipo de modulador es una versión mejorada de la modulación de amplitud (AM), diseñada para eliminar las ineficiencias del uso de ancho de banda en las transmisiones AM convencionales. En la modulación de banda lateral única (SSB), solo se transmite una de las bandas laterales, mientras que la portadora y la otra banda lateral se eliminan. Esto reduce significativamente el ancho de banda necesario y mejora la eficiencia de la transmisión.

• Aplicaciones: Radiocomunicaciones de larga distancia, comunicaciones de alta frecuencia (HF), sistemas de emergencia.
• Ventajas: Muy eficiente en términos de ancho de banda y potencia.
• Desventajas: El diseño y la demodulación de SSB son más complejos en comparación con AM.

Moduladores de Señal Mixta

Los moduladores de señal mixta son aquellos que pueden manejar tanto señales analógicas como digitales. Estos moduladores son muy versátiles y se utilizan en sistemas donde se requiere la transmisión de múltiples tipos de datos, como sistemas híbridos que combinan televisión analógica y digital.

• Aplicaciones: Transmisión de televisión híbrida (analógica y digital), redes de telecomunicaciones.
• Ventajas: Flexibilidad para manejar múltiples tipos de señales.
• Desventajas: Mayor complejidad en el diseño y procesamiento.

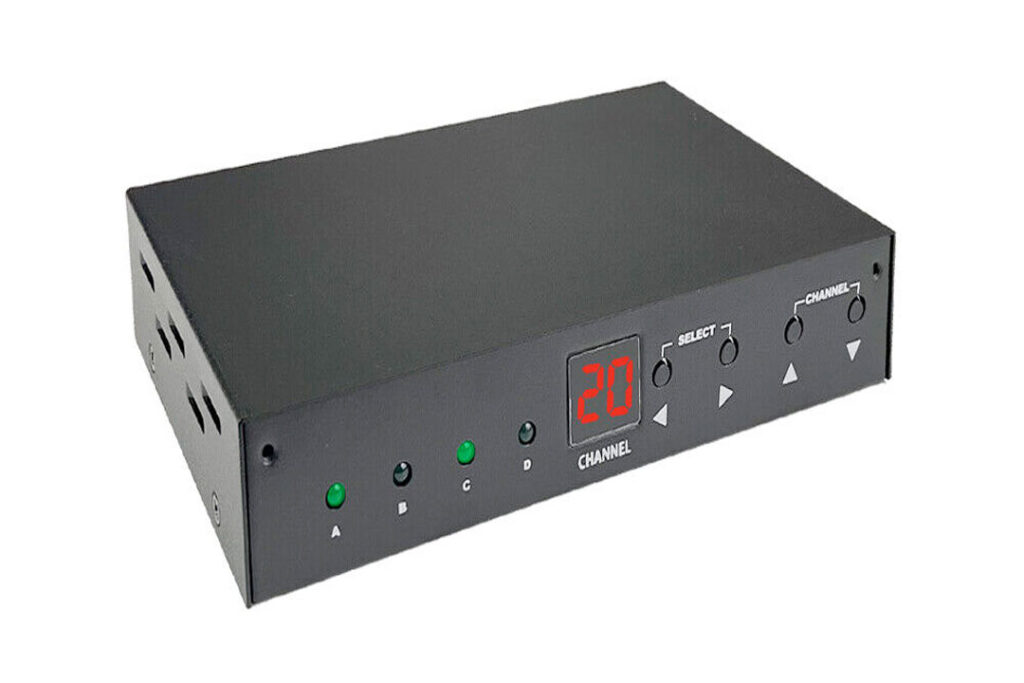

Importancia de los Moduladores de Canal en Telecomunicaciones

Los moduladores de canal desempeñan un papel crucial en el mundo de las telecomunicaciones, siendo los pilares que facilitan la transmisión eficiente y efectiva de señales a lo largo de grandes distancias. A medida que la sociedad avanza hacia una mayor conectividad y digitalización, la importancia de estos dispositivos ha crecido exponencialmente, ya que permiten la comunicación fluida entre diferentes tecnologías y redes. A continuación, explicamos los factores clave que destacan la relevancia de los moduladores de canal en el ámbito de las telecomunicaciones.

Transmisión de Señales en Larga Distancia

Uno de los principales desafíos en las telecomunicaciones es la transmisión de señales a largas distancias sin que se produzcan pérdidas significativas de calidad. Aquí es donde los moduladores de canal se vuelven esenciales. Al convertir las señales de baja frecuencia en señales de radiofrecuencia (RF) moduladas, los moduladores permiten que la información viaje de manera más eficiente a través de diversos medios, como cables coaxiales, fibra óptica o incluso de manera inalámbrica. Sin el uso de modulación, las señales no serían capaces de recorrer distancias considerables sin experimentar interferencias, distorsión o atenuación.

En las redes de televisión por cable, por ejemplo, cada canal de televisión se asigna a una frecuencia específica mediante el modulador, lo que permite la transmisión de cientos de canales sin interferencia, garantizando que las señales lleguen a los hogares de manera clara y precisa. Este mismo principio se aplica en sistemas de radiodifusión y comunicaciones satelitales.

Optimización del Espectro de Frecuencias

El espectro de frecuencias es un recurso limitado, especialmente en telecomunicaciones, donde las demandas de ancho de banda crecen constantemente. Los moduladores de canal son fundamentales para optimizar el uso de este recurso al permitir que varias señales se transmitan de manera simultánea a través del mismo medio, sin interferir entre sí. Cada señal, es asignada a una frecuencia diferente, evitando superposiciones que puedan causar interrupciones o degradación de la señal.

En entornos donde múltiples transmisiones deben compartir el mismo medio físico, como las redes de televisión por cable o los sistemas de telecomunicaciones inalámbricas, la modulación de canal se convierte en una tecnología indispensable para gestionar de manera eficiente el espectro de frecuencias. Esto no solo permite la coexistencia de varios servicios dentro de un rango limitado de frecuencias, sino que también asegura la estabilidad y la calidad de cada transmisión.

Capacidad para Manejar Diferentes tipos de Señales

Otro aspecto vital de los moduladores de canal es su capacidad para manejar diferentes tipos de señales, desde audio y video hasta datos digitales, adaptándose a las necesidades específicas de cada sistema de telecomunicaciones. Esto les otorga una versatilidad única, permitiendo su integración en una amplia gama de aplicaciones, como sistemas de transmisión de televisión, redes de datos, servicios de internet y telefonía.

Por ejemplo, en los sistemas de televisión digital y por cable, los moduladores son esenciales para convertir las señales digitales en señales RF, lo que permite su distribución a través de las redes de televisión. Asimismo, en las redes de telecomunicaciones de datos, los moduladores digitales se utilizan para transmitir información de manera eficiente, asegurando que los datos lleguen de forma segura y sin errores.

Mejora en la Calidad de la Señal

La modulación no solo permite la transmisión de señales a largas distancias, sino que también mejora la calidad general de la señal transmitida. A través del uso de técnicas avanzadas de modulación, como la modulación en cuadratura de amplitud (QAM) o la modulación por desplazamiento de fase (PSK), los sistemas de telecomunicaciones pueden enviar más información en menos espacio, aumentando la capacidad y reduciendo el riesgo de pérdida de datos.

Además, los moduladores de canal están diseñados para mitigar las interferencias y el ruido, dos factores que pueden afectar gravemente la calidad de la señal. Esto es especialmente importante en entornos de transmisión inalámbrica, donde las señales están expuestas a una mayor cantidad de interferencias externas. Al mejorar la robustez de la señal y garantizar su fidelidad, los moduladores permiten que la comunicación sea clara y confiable, incluso en condiciones adversas.

Facilitación de la Comunicación Multicanal

Los moduladores de canal también son esenciales para habilitar la transmisión de múltiples canales a través de un solo medio físico. Esto es particularmente evidente en la radiodifusión de televisión y radio, donde se requieren moduladores para asignar diferentes señales a diferentes frecuencias dentro del mismo espectro. Gracias a esta capacidad, los usuarios pueden acceder a una amplia variedad de canales de televisión o estaciones de radio sin interferencias ni limitaciones.

En las telecomunicaciones modernas, donde las redes deben manejar grandes volúmenes de información simultáneamente, la capacidad multicanal de los moduladores garantiza que se mantenga una transmisión eficiente, sin comprometer la calidad del servicio. Este aspecto también es crítico en redes de datos, donde la demanda de mayor ancho de banda sigue creciendo.

Compatibilidad con Tecnologías Emergentes

Con la evolución constante de las telecomunicaciones, los moduladores de canal han demostrado ser altamente adaptables a nuevas tecnologías y estándares. Esto incluye la transición de sistemas analógicos a digitales, la implementación de redes de televisión de alta definición (HDTV) y el surgimiento de tecnologías como la televisión por internet (IPTV) y el streaming de video. Los moduladores digitales, en particular, son fundamentales en estas innovaciones, ya que permiten la transmisión de señales de alta calidad de manera eficiente.

Además, en sistemas de telecomunicaciones modernos como las redes 5G, los moduladores avanzados juegan un papel crucial para gestionar el uso del espectro de manera eficiente y garantizar la transmisión de grandes cantidades de datos con baja latencia y alta confiabilidad.

Cómo Elegir el Modulador de Canal Adecuado

Seleccionar el modulador de canal adecuado para un sistema de telecomunicaciones puede ser un desafío, dada la amplia variedad de opciones disponibles en el mercado y las necesidades específicas de cada instalación. Tomar la decisión correcta requiere un análisis profundo de varios factores técnicos y operativos que influirán directamente en el rendimiento y la eficiencia del sistema. En esta sección, te guiamos a través de los principales criterios a considerar al elegir un modulador de canal, asegurando que la opción seleccionada sea la más adecuada para tus necesidades.

Tipo de Señal a Modular

El primer factor clave para determinar el modulador adecuado es el tipo de señal que se necesita modular. Existen moduladores diseñados para señales analógicas y otros para señales digitales, cada uno con sus propias características y ventajas.

• Moduladores analógicos: Estos son adecuados para sistemas que aún emplean tecnologías analógicas, como la radiodifusión de televisión tradicional. Son más simples y a menudo más económicos, pero pueden presentar limitaciones en términos de calidad y flexibilidad en comparación con los moduladores digitales.
• Moduladores digitales: Con el auge de las telecomunicaciones digitales, los moduladores de señal digital han ganado popularidad. Estos moduladores son esenciales para manejar señales digitales de alta calidad, como la televisión digital (DVB), la transmisión de video en alta definición (HD), o incluso las transmisiones por IP (IPTV). Los moduladores digitales ofrecen mayor capacidad de transmisión, menor interferencia y una calidad de señal superior.

La elección entre un modulador analógico y digital dependerá del tipo de sistema que estés utilizando y de si estás planeando una transición a tecnologías más modernas.

Ancho de Banda Requerido

El ancho de banda es otro criterio fundamental que influirá en la selección del modulador. Diferentes moduladores están diseñados para operar dentro de diferentes rangos de ancho de banda, y es importante elegir uno que se alinee con tus necesidades de transmisión. Un modulador que ofrece un ancho de banda insuficiente puede causar problemas de calidad de la señal o limitaciones en la capacidad de transmisión.

En redes de televisión digital o sistemas de telecomunicaciones de datos, donde el volumen de información es elevado, se necesita un modulador con capacidad de manejar anchos de banda más amplios para evitar cuellos de botella y garantizar una transmisión eficiente. Además, es importante considerar la capacidad de expansión futura, ya que las demandas de ancho de banda pueden aumentar con el tiempo debido al crecimiento del tráfico de datos.

Compatibilidad con el Sistema Existente

Antes de elegir un modulador de canal, es vital asegurarse de que sea compatible con el sistema existente. Algunos sistemas pueden requerir moduladores específicos que sean capaces de integrarse sin problemas en la infraestructura actual. Por ejemplo, en sistemas de televisión por cable, es necesario que el modulador sea compatible con las frecuencias utilizadas y las especificaciones de transmisión de la red.

Asimismo, si se trata de un entorno de red más complejo, como una red de distribución de video o una red IPTV, la compatibilidad con protocolos y estándares específicos, como DVB-T, ATSC o ISDB-T, será crucial. Asegurarse de que el modulador funcione dentro del marco técnico del sistema evitará problemas de integración y garantizará una operación fluida.

Capacidad de Modulación

Cada modulador tiene una capacidad de modulación distinta, definida por el número de canales que puede manejar simultáneamente y las técnicas de modulación que utiliza. En general, existen dos categorías de moduladores según su capacidad de manejar canales:

• Moduladores de canal único: Estos moduladores solo pueden manejar un canal a la vez. Son adecuados para instalaciones pequeñas o sistemas de telecomunicaciones sencillos donde no se requiere transmitir múltiples canales simultáneamente. Son más económicos, pero no escalables si se espera un crecimiento en la cantidad de canales.
• Moduladores multicanal: Estos son capaces de manejar varios canales al mismo tiempo. Son ideales para sistemas más grandes, como redes de televisión por cable o sistemas de distribución de video en edificios comerciales. Ofrecen mayor flexibilidad y eficiencia, permitiendo la transmisión simultánea de múltiples señales en diferentes frecuencias sin necesidad de equipamiento adicional.

Dependiendo de tus necesidades, debes evaluar cuántos canales planeas transmitir y qué capacidad de modulación se adapta mejor a tus objetivos de transmisión.

Calidad de la Señal y Estabilidad

La calidad de la señal y la estabilidad del modulador son factores decisivos que influyen en la selección. Un modulador de baja calidad puede causar degradación de la señal, interferencias o interrupciones en la transmisión, lo que afectaría negativamente la experiencia del usuario final.

Para garantizar una calidad de señal óptima, es recomendable optar por moduladores que empleen técnicas de modulación avanzadas, como la modulación en cuadratura de amplitud (QAM) o la modulación por desplazamiento de fase (PSK). Estas técnicas no solo mejoran la calidad general de la señal, sino que también optimizan la capacidad de transmisión dentro de un ancho de banda limitado, lo que es crucial en entornos con grandes volúmenes de tráfico de datos.

Además, es importante considerar la estabilidad del modulador. Algunos modelos están diseñados para operar de manera continua durante largos períodos sin sufrir fallos o degradación de la calidad, lo que es esencial en aplicaciones comerciales o industriales donde la confiabilidad es primordial.

Facilidad de Configuración y Mantenimiento

Al seleccionar un modulador de canal, es importante evaluar su facilidad de instalación, configuración y mantenimiento. Algunos moduladores ofrecen interfaces de usuarios intuitivas y herramientas de administración remota que permiten configurarlos y monitorearlos de manera eficiente, lo que facilita su integración en sistemas existentes sin necesidad de una capacitación técnica intensiva.

Adicionalmente, la capacidad de realizar actualizaciones de firmware o ajustes a distancias puede ser un factor decisivo, especialmente en grandes instalaciones donde el mantenimiento continuo es necesario. Optar por un modulador que permita un fácil acceso a funciones de diagnóstico y mantenimiento puede ahorrar tiempo y reducir los costos operativos a largo plazo.

Coste y Presupuesto

El costo es siempre un factor importante a considerar. Los moduladores de canal varían en precio dependiendo de sus características, capacidad y tecnología. Aunque puede ser tentador optar por una opción más económica, es crucial considerar el costo a largo plazo en términos de mantenimiento, actualizaciones y reemplazo de equipo.

Invertir en un modulador de mayor calidad y capacidad puede resultar más rentable a largo plazo, ya que es probable que ofrezca un mejor rendimiento, mayor durabilidad y menos problemas operativos. Además, si se prevé un crecimiento en la capacidad o la modernización del sistema, es recomendable elegir un modulador que pueda adaptarse a futuras expansiones.

Soporte Técnico y Garantía

El nivel de soporte técnico ofrecido por el fabricante es un factor importante en la selección de un modulador de canal. Un buen soporte técnico garantiza que cualquier problema que surja puede resolverse rápidamente, minimizando el tiempo de inactividad. Asimismo, la disponibilidad de actualizaciones y garantías adecuadas puede hacer una gran diferencia en la longevidad y el rendimiento del equipo.

Optar por marcas reconocidas y fabricantes con un historial comprobado de fiabilidad y soporte puede ofrecer mayor tranquilidad, especialmente en aplicaciones críticas donde la interrupción del servicio no es una opción.

Instalación y Configuración de un Modulador de Canal

La correcta instalación y configuración de un modulador de canal es esencial para garantizar un rendimiento óptimo y una transmisión sin interrupciones. Este proceso puede variar según el tipo de modulador y las características del sistema de telecomunicaciones, pero existen pasos generales y consideraciones importantes que se deben seguir para asegurar una integración exitosa. A continuación, explicamos los aspectos clave para la instalación y configuración de un modulador de canal, desde la preparación del entorno hasta la optimización de la señal.

Preparación del Entorno

Antes de iniciar el proceso de instalación, es fundamental preparar el entorno físico y técnico donde se ubicará el modulador. Esto implica verificar el espacio, la conectividad eléctrica y las condiciones ambientales para evitar problemas que puedan afectar el rendimiento del dispositivo.

• Espacio físico adecuado: Asegúrate de que el modulador se instale en un espacio ventilado, limpio y con suficiente acceso para realizar futuras tareas de mantenimiento. Es recomendable que el modulador esté montado en un rack o gabinete adecuado para protegerlo de elementos externos y permitir una gestión ordenada de los cables.
• Suministro de energía estable: Verifica que la fuente de alimentación sea estable y esté protegida contra sobretensiones. Un modulador que recibe fluctuaciones de energía puede experimentar fallos o incluso dañar sus componentes. Considera el uso de sistemas de alimentación ininterrumpida (SAI) para evitar interrupciones de energía.
• Revisión de conexiones y cables: Utiliza cables de buena calidad para la conexión de señales de entrada y salida. Los cables defectuosos o de baja calidad pueden introducir ruido e interferencias, lo que afectaría la calidad de la señal. Además, asegúrate de que los conectores estén firmemente ajustados para evitar pérdidas de señal o desconexiones accidentales.

Conexiones Iniciales del Modulador

Una vez preparado el entorno, el siguiente paso es realizar las conexiones físicas del modulador de canal con los equipos que conforman el sistema de telecomunicaciones.

• Entrada de la señal de fuente: Identifica la fuente de señal que deseas modular, ya sea analógica o digital, como cámaras de video, decodificadores, sistemas IPTV o incluso fuentes de audio. Conecta esta señal a las entradas correspondientes del modulador, verificando que esté configurada correctamente para que el modulador la procese de manera adecuada.
• Conexión de la señal de salida: La salida del modulador debe conectarse a la infraestructura de distribución, que puede incluir sistemas de cable coaxial, fibra óptica o redes IP. Asegúrate de que la señal esté alineada con las características de la red de distribución, como el rango de frecuencia y el nivel de potencia, para evitar problemas de transmisión o interferencias.
• Alimentación del Modulador: Conecta el modulador a la fuente de energía y enciéndelo. En este punto, el dispositivo debería pasar por una secuencia de inicio automático, en la que se verifican los componentes internos. Si el modulador cuenta con una pantalla de diagnóstico o LEDs indicadores, asegúrate de que no aparezcan errores durante esta etapa.

Acceso a la Interfaz de Configuración

La mayoría de los moduladores modernos vienen equipados con una interfaz de configuración accesible a través de una pantalla incorporada o mediante un portal web. Este portal es fundamental para realizar ajustes finos y personalizar los parámetros de modulación según las necesidades de la red.

• Interfaz local o remota: Dependiendo del tipo de modulador, puedes acceder a la configuración a través de un panel de control local (en el propio dispositivo) o mediante una conexión remota utilizando una dirección IP. Los moduladores más avanzados permiten la configuración remota a través de un navegador web, lo que facilita el acceso a los parámetros del sistema desde cualquier lugar.
• Login y seguridad: Al acceder al sistema de configuración, es importante seguir las mejores prácticas de seguridad, como cambiar las contraseñas predeterminadas para evitar accesos no autorizados. También es recomendable habilitar funciones de seguridad adicionales, como firewalls o VPNs, si el modulador está integrado en una red IP.

Configuración de Parámetros de Modulación

Una vez dentro de la interfaz de configuración, es necesario ajustar los parámetros de modulación de acuerdo con las especificaciones de la señal y la red. A continuación, se detallan algunos de los parámetros más importantes a configurar:

• Frecuencia del canal: Establece la frecuencia de transmisión del canal modulado. Es importante seleccionar una frecuencia que no cause interferencias con otros canales existentes en la red. En sistemas con múltiples moduladores, una planificación adecuada de las frecuencias es esencial para evitar solapamientos de canales.
• Tasa de bits y codificación: Configura la tasa de bits (bitrate) de la señal modulada, lo que afectará la calidad de la transmisión. Una tasa de bits más alta generalmente ofrece una mejor calidad de señal, pero también requiere un mayor ancho de banda. En moduladores digitales, ajusta el tipo de codificación (como QAM o PSK) para optimizar el equilibrio entre calidad de señal y eficiencia de transmisión.
• Nivel de potencia de salida: Ajusta el nivel de potencia de salida del modulador para asegurar que la señal sea lo suficientemente fuerte como para cubrir el área de distribución sin causar saturación o interferencias. En redes más grandes, como sistemas de televisión por cable, es esencial que el nivel de potencia esté alineado con los requisitos de la red de distribución.
• Ancho de banda del canal: Establece el ancho de banda del canal modulado, que debe estar en línea con las capacidades de la red y el tipo de señal transmitida. Un ancho de banda mayor permitirá una transmisión de datos más amplia, pero también requiere mayor capacidad en la red de distribución.

Pruebas de Funcionamiento

Una vez configurados todos los parámetros, es importante realizar pruebas de funcionamiento para verificar que el modulador esté operando correctamente. Estas pruebas incluyen la verificación de la calidad de la señal de salida y el monitoreo de posibles errores en la transmisión.

• Prueba de calidad de señal: Utiliza un medidor de señal o un analizador de espectro para verificar la calidad de la señal de salida. Asegúrate de que no haya interferencias, ruidos o distorsiones en la señal. En moduladores digitales, verifica que la tasa de errores de bits (BER) sea lo más baja posible.
• Monitoreo de estabilidad: Durante las pruebas iniciales, monitorea el modulador para asegurarte de que opere de manera estable bajo carga. En sistemas críticos, es recomendable dejar el sistema en funcionamiento durante un período prolongado para detectar posibles problemas que puedan surgir durante la operación continua.

Ajustes Finales y Optimización

Después de las pruebas iniciales, realiza los ajustes finales en la configuración para optimizar el rendimiento del modulador. Algunos moduladores permiten el ajuste automático de ciertos parámetros, como la ganancia de señal, en función de las condiciones de la red. Asegúrate de que todas las configuraciones estén bien documentadas para facilitar futuras actualizaciones o mantenimiento.

• Optimización del nivel de potencia: Si durante las pruebas de calidad detectas problemas con la potencia de la señal, ajusta el nivel de salida para equilibrar la cobertura sin generar interferencias. Los moduladores más avanzados ofrecen herramientas automáticas de ajuste que facilitan este proceso.
• Actualizaciones de firmware: Muchos moduladores permiten actualizaciones de firmware para mejorar el rendimiento o añadir nuevas funciones. Verifica si el fabricante ofrece actualizaciones y aplícalas después de la instalación para asegurarte de que el modulador cuente con las últimas mejoras.

Monitoreo y Mantenimiento Continuo

Una vez completada la instalación y configuración, el monitoreo continuo del modulador es esencial para mantener su rendimiento. Utiliza las herramientas de monitoreo integradas para vigilar la calidad de la señal, la estabilidad del sistema y la temperatura del equipo.

• Monitoreo remoto: Si el modulador cuenta con funciones de monitoreo remoto, configúralas para recibir alertas en caso de que se detecten problemas, como fluctuaciones de potencia, pérdida de señal o temperaturas anormales.
• Mantenimiento preventivo: Realiza un mantenimiento regular, que incluye la limpieza del dispositivo y la revisión de las conexiones para prevenir problemas a largo plazo. Un modulador bien mantenido funcionará de manera confiable por más tiempo y reducirá la necesidad de reparaciones costosas.

Mantenimiento y Resolución de Problemas en Modulares de Canal

El mantenimiento regular y la capacidad de identificar y resolver problemas de manera eficiente son esenciales para asegurar el buen funcionamiento de un modulador de canal a lo largo del tiempo. Aunque estos dispositivos están diseñados para ser robustos, el uso continuo y las condiciones ambientales pueden afectar su rendimiento. Implementar un plan de mantenimiento preventivo y estar preparados para solucionar problemas comunes puede prolongar la vida útil del modulador y minimizar los tiempos de inactividad.

Mantenimiento Preventivo: Clave para la Longevidad

El mantenimiento preventivo es la mejor estrategia para evitar problemas graves que puedan afectar el funcionamiento del modulador. Este tipo de mantenimiento implica una serie de tareas periódicas destinadas a identificar y resolver posibles fallos antes de que se conviertan en averías importantes.

• Limpieza regular del equipamiento: Los moduladores de canal, como cualquier otro equipo electrónico, pueden verse afectados por la acumulación de polvo y suciedad. Esto puede interferir con los sistemas de ventilación y causar un sobrecalentamiento.
• Revisión de conexiones: Las conexiones de cables, tanto de entrada como de salida, deben ser revisadas periódicamente. Con el tiempo, las vibraciones y el movimiento de otros equipos pueden aflojar o dañar los conectores. Revisa que todos los cables estén firmemente conectados y en buen estado.
• Comprobación de la temperatura de operación: El calor es uno de los factores más comunes que afectan la longevidad de los dispositivos electrónicos. Asegúrate de que el modulador esté operando dentro de los rangos de temperatura recomendados por el fabricante. Los moduladores que funcionan a temperaturas excesivamente altas pueden sufrir daños permanentes en sus componentes internos.
• Actualización de firmware: Al igual que con muchos dispositivos electrónicos, los fabricantes de moduladores suelen lanzar actualizaciones de firmware para corregir errores, mejorar la estabilidad o añadir nuevas funciones. Es importante mantenerse al día con estas actualizaciones, ya que pueden prevenir problemas conocidos o mejorar el rendimiento general del modulador.
• Revisión de fuente de alimentación: La fuente de alimentación es crucial para el funcionamiento continuo del modulador. Verifica regularmente la estabilidad del suministro eléctrico y la integridad del cableado. Si es posible, utiliza un sistema de alimentación ininterrumpida (SAI) para proteger el equipo de interrupciones o fluctuaciones en el suministro eléctrico que puedan causar daños.

Resolución de Problemas Comunes en Moduladores de Canal

A pesar de un mantenimiento adecuado, pueden surgir problemas operativos. La resolución de problemas en moduladores de canal implica identificar la causa raíz de un mal funcionamiento y aplicar las soluciones adecuadas. A continuación, se describen algunos de los problemas más comunes que que pueden ocurrir y cómo abordarlos.

Pérdida de Señal o Señal Débil

Uno de los problemas más frecuentes con los moduladores es la pérdida total o parcial de la señal. Esto puede deberse a diversas causas que van desde problemas de conexión hasta fallos en los componentes internos del modulador.

• Verificación de conexiones: El primer paso es revisar todas las conexiones físicas. Un cable mal conectado o dañado puede ser la causa de una señal intermitente o de baja calidad. Asegúrate de que todos los cables estén correctamente conectados y que los conectores no presenten signos de desgaste.
• Interferencias electromagnéticas (EMI): Las interferencias de otros dispositivos electrónicos pueden afectar la calidad de la señal. Identifica y minimiza las fuentes de interferencia cerca del modulador, como equipos eléctricos o dispositivos inalámbricos. Si el modulador está instalado cerca de fuentes de interferencia, considera la reubicación del equipo o el uso de filtros de interferencia.
• Reajuste de frecuencias: Si la señal está experimentando interferencias o distorsión, puede ser útil ajustar la frecuencia del canal modulado para evitar solapamientos con otras señales. Asegúrate de que el modulador esté configurado para transmitir en un canal claro y sin interferencias.

Sobrecalentamiento del Modulador

El sobrecalentamiento es un problema grave que puede dañar permanentemente los componentes internos del modulador. Las señales de sobrecalentamiento incluyen la ralentización del dispositivo, errores frecuentes o apagados inesperados.

• Verificación de ventilación: Si el modulador está instalado en un entorno con mala ventilación, esto puede causar un aumento en la temperatura interna. Asegúrate de que haya suficiente espacio alrededor del modulador para que el aire circule libremente. Si es necesario, instala ventiladores adicionales o sistemas de refrigeración para mantener una temperatura adecuada.
• Revisión del sistema de enfriamiento: Los moduladores modernos suelen incluir sistemas de enfriamiento integrados, como ventiladores o disipadores de calor. Si estos componentes fallan, la temperatura interna del dispositivo puede aumentar rápidamente. Verifica que los ventiladores estén funcionando correctamente y que no haya obstrucciones en las rejillas de ventilación.

Errores en la Configuración del Modulador

Los errores en la configuración pueden resultar en una transmisión de señal defectuosa o en la falta de transmisión por completo. Esto puede incluir la configuración incorrecta de frecuencias, tasa de bits o codificación.

• Revisión de la configuración de frecuencia y ancho de banda: Asegúrate de que la frecuencia de transmisión del modulador no esté causando interferencias o solapamientos con otros canales. Del mismo modo, verifica que el ancho de banda del canal esté configurado correctamente según las características de la red y el tipo de señal que se está modulando.
• Restableciendo de valores predeterminados: Si sospechas que un error en la configuración está causando problemas, restablecer el modulador a los valores predeterminados de fábrica puede ayudar a solucionar el problema. Desde allí, podrás reconfigurar los parámetros con cuidado para asegurarte de que todo esté configurado correctamente.

Problemas con la Calidad de Video o Audio

Si el modulador está transmitiendo video o audio de baja calidad, los problemas pueden deberse a consideraciones incorrectas o a la calidad de las fuentes de entrada.

• Verificar las fuentes de entrada: Si la calidad de la señal de entrada es deficiente, el modulador no podrá mejorarla. Asegúrate de que las fuentes de video o audio que estás utilizando proporcionen una señal de alta calidad. Prueba las fuentes en otros dispositivos para confirmar su calidad antes de revisar el modulador.
• Ajuste de parámetros de codificación: La calidad de la señal también puede verse afectada por los parámetros de codificación. Ajusta la tasa de bits (bitrate) para mejorar la calidad de la transmisión. Sin embargo, ten en cuenta que una tasa de bits más alta puede requerir mayor ancho de banda en la red de distribución.

Monitoreo Continuo y Diagnóstico

El monitoreo continuo de los moduladores de canal es clave para identificar problemas antes de que afecten gravemente el rendimiento. Los moduladores avanzados ofrecen herramientas de diagnóstico que pueden ayudar a detectar fallos antes de que se conviertan en problemas mayores.

• Uso de herramientas de diagnóstico integradas: Muchos moduladores modernos incluyen herramientas de diagnóstico integradas que permiten monitorear la calidad de la señal, la temperatura del dispositivo y el rendimiento en general. Estas herramientas pueden enviar alertas automáticas en caso de problemas, lo que permite una intervención temprana.
• Registro de eventos y alertas: Configura el modulador para registrar eventos y enviar alertas cuando se detecten problemas, como pérdidas de señal o sobrecalentamiento. Al recibir una alerta, los técnicos pueden intervenir rápidamente para solucionar el problema antes de que cause una interrupción mayor.

Futuro de los Moduladores de Canal en el Sector de Telecomunicaciones

La industria de las telecomunicaciones está en constante evolución, impulsada por avances tecnológicos que afectan tanto las redes como los dispositivos que las sustentan. En este contexto, los moduladores de canal siguen desempeñando un papel crucial, pero también están siendo transformados para adaptarse a las nuevas exigencias del mercado. A medida que las tecnologías de transmisión avanzan, los moduladores de canal deben evolucionar para mantenerse relevantes y eficientes en redes cada vez más complejas y de mayor capacidad.

Transición hacia Redes Digitales de Alta Velocidad

Una de las mayores transformaciones en el sector de telecomunicaciones es la migración hacia redes digitales de alta velocidad. Tecnologías como la fibra óptica y las redes 5G están impulsando un aumento en la demanda de velocidades de transmisión más altas y capacidades de ancho de banda sin precedentes. En este escenario, los moduladores de canal están evolucionando para soportar señales digitales más complejas y eficientes.

• Compatibilidad con redes IP y SDN: A medida que las redes evolucionan hacia arquitecturas basadas en IP (Internet Protocol) y SDN (Software-Defined Networking), los moduladores de canal se están adaptando para integrarse de manera fluida con estas infraestructuras. Los moduladores modernos están comenzando a incorporar funcionalidades avanzadas que les permiten gestionar la transmisión de datos en redes IP y ser controlados dinámicamente por software, lo que facilita su implementación en redes más flexibles y escalables.
• Mayor eficiencia espectral: La eficiencia espectral es fundamental en las redes de alta capacidad. Los moduladores de canal están optimizándose para transmitir más datos utilizando menos ancho de banda, mejorando así la utilización de los recursos de red. Esto es especialmente relevante en la transmisión de televisión por cable y señales de video, donde el espacio espectral es limitado y valioso.

Integración con Tecnologías 5G y el Internet de las Cosas (IoT)

El despliegue de redes 5G está revolucionando la manera en que se transmiten datos, no solo por la mayor velocidad, sino también por la capacidad de soportar una cantidad masiva de dispositivos conectados simultáneamente. Los moduladores de canal juegan un papel importante en este ecosistema al facilitar la transmisión eficiente de señales en redes heterogéneas que incluyen desde dispositivos móviles hasta sistemas de comunicación de máquinas (M2M).

• Modulación adaptativa para 5G: En redes 5G, la modulación adaptativa es una característica clave que permite optimizar la transmisión de datos según las condiciones de la red y el entorno. Los moduladores de canal en el futuro se beneficiarán de algoritmos de modulación más sofisticados que ajustan dinámicamente la modulación para mejorar la fiabilidad de la señal, incluso en entornos congestionados o con interferencias.
• Soporte para IoT y redes de baja potencia: El Internet de las Cosas (IoT) está impulsando una demanda creciente de tecnologías de transmisión de baja potencia y alta eficiencia. Los moduladores de canal se están ajustando para manejar señales de baja latencia y baja potencia, necesarias para dispositivos IoT. Además, se prevé que los moduladores integren capacidades para gestionar la proliferación de estos dispositivos, permitiendo una transmisión efectiva en redes densamente pobladas.

Avances en la Tecnología de Modulación

El desarrollo de nuevos esquemas de modulación también está impactando el futuro de los moduladores de canal. A medida que las necesidades de transmisión de datos aumentan, los esquemas de modulación están evolucionando para ser más eficientes y capaces de manejar mayores volúmenes de información sin sacrificar la calidad de la señal.

• Modulación de alto orden (QAM y Más Allá): Los esquemas de modulación de alto orden, como la Modulación de Amplitud en Cuadratura (QAM) en sus variantes más avanzadas (64-QAM, 128-QAM, 256-QAM), permiten transmitir más bits por símbolo, lo que aumenta la capacidad de transmisión de los moduladores. En el futuro, es probable que veamos moduladores capaces de gestionar esquemas aún más avanzados que optimicen el uso del espectro disponible sin comprometer la estabilidad de la señal.
• Codificación de canal avanzada: La incorporación de técnicas avanzadas de codificación de canal, como la codificación de errores corregibles (FEC, Forward Error Correction), permitirá a los moduladores de canal mejorar la resiliencia frente a errores de transmisión. Esto es especialmente relevante en entornos con alta interferencia o ruido, donde la corrección de errores puede ser clave para garantizar la integridad de los datos transmitidos.

Impacto de la Inteligencia Artificial y el Aprendizaje Automático

La inteligencia artificial (IA) y el aprendizaje automático (ML) están comenzando a tener un impacto significativo en la optimización de redes y dispositivos de telecomunicaciones. Los moduladores de canal no son una excepción, y en el futuro cercano, veremos cómo estas tecnologías se integran para mejorar su rendimiento y eficiencia.

• Optimización automatizada del rendimiento: Mediante el uso de algoritmos de IA, los moduladores podrán analizar grandes cantidades de datos en tiempo real y ajustar automáticamente parámetros como la frecuencia de modulación, la potencia de transmisión y el esquema de codificación, en función de las condiciones de la red. Esto permitirá una transmisión más eficiente y reducirá la necesidad de intervención manual.
• Detección predictiva de fallos: Otra aplicación prometedora de la IA es la capacidad de predecir fallos antes de que ocurran. Los moduladores equipados con algoritmos de aprendizaje automático podrán monitorear su propio estado y el entorno de operación, detectando patrones que indiquen un fallo inminente. Esto permitirá a los operadores de red intervenir de manera proactiva, evitando interrupciones en la transmisión.

Sostenibilidad y Eficiencia Energética

En un mundo cada vez más consciente de la sostenibilidad, la eficiencia energética está jugando un papel importante en el diseño de nuevos dispositivos de telecomunicaciones, incluyendo los moduladores de canal. Las futuras generaciones de moduladores estarán diseñadas no solo para ofrecer un rendimiento óptimo, sino también para minimizar el consumo energético.

• Moduladores de bajo consumo energético: Los fabricantes están trabajando en el desarrollo de moduladores que utilicen menos energía sin comprometer la calidad de la señal o la velocidad de transmisión. Esto será especialmente importante en entornos donde los moduladores deben operar de manera continua, como en sistemas de transmisión de televisión o en redes IoT.
• Materiales y diseño sostenibles: Además de la eficiencia energética, los moduladores futuros podrían estar fabricados con materiales más sostenibles y con un diseño pensado para maximizar su reciclabilidad al final de su vida útil. La adopción de prácticas de diseño ecológico no solo ayudará a reducir el impacto ambiental, sino que también podría convertirse en un punto clave de diferenciación en el mercado.

Conclusiones

Los moduladores de canal son una tecnología esencial en el mundo de las telecomunicaciones, permitiendo la transmisión eficiente de señales a través de diferentes medios, desde redes de televisión hasta sistemas de datos más avanzados como los utilizados en Internet. A lo largo del artículo, hemos explorado sus características, tipos, aplicaciones y su papel central en la infraestructura de comunicaciones.

Relevancia Continua en un Entorno en Evolución

A pesar de los rápidos avances tecnológicos, los moduladores de canal siguen siendo una herramienta clave para asegurar la transmisión efectiva de señales en múltiples aplicaciones. Ya sea en la distribución de contenido de televisión digital o en la transmisión de datos a través de redes de alta capacidad, estos dispositivos se mantienen como una solución confiable y eficiente. Su capacidad para convertir señales de manera óptima asegura que las redes puedan operar sin interrupciones y con la máxima calidad posible.

Adaptabilidad y Futuro Prometedor

El futuro de los moduladores de canal está fuertemente ligado a la innovación en el sector de las telecomunicaciones. Con la llegada de tecnologías como las redes 5G y el Internet de las Cosas (IoT), los moduladores deberán continuar adaptándose para gestionar una mayor complejidad en las señales y los entornos de transmisión. La incorporación de esquemas de modulación más avanzados, la integración con redes basadas en IP y la capacidad de optimización automatizada mediante inteligencia artificial son solo algunos de los avances que definirán su evolución en los próximos años.

Asimismo, el aumento en la demanda de redes eficientes desde el punto de vista energético también impulsará el desarrollo de moduladores de canal que no solo cumplan con altos estándares de rendimiento, sino que también contribuyan a reducir el consumo energético y el impacto ambiental. Este enfoque hacia la sostenibilidad es una tendencia que marcará el diseño y la fabricación de dispositivos en todos los sectores, y los moduladores no serán la excepción.

Desafíos y Oportunidades

Si bien los moduladores de canal seguirán desempeñando un papel fundamental, el sector no está exento de desafíos. A medida que las redes y las señales se vuelven más complejas, la demanda de dispositivos más sofisticados crecerá. Esto representa una oportunidad para los fabricantes de moduladores de canal para innovar y desarrollar soluciones que se ajusten a las nuevas realidades de las telecomunicaciones.

Además, la competencia en el sector tecnológico, con la introducción de nuevos estándares y la consolidación de tecnologías como el 5G y la fibra óptica, implicará que los moduladores de canal deben estar en constante evolución para mantenerse competitivos. Los operadores de red y los ingenieros de telecomunicaciones necesitarán contar con dispositivos que puedan adaptarse fácilmente a estos cambios sin requerir actualizaciones costosas o complicadas.

Visión a Largo Plazo

En conclusión, los moduladores de canal no solo seguirán siendo relevantes, sino que su rol se volverá aún más crucial conforme las telecomunicaciones avanzan hacia un futuro digital más conectado y con mayores exigencias de velocidad y capacidad. La capacidad de estos dispositivos para integrarse en redes de alta velocidad, ser controlados dinámicamente por software y optimizar la transmisión de datos los coloca como un elemento fundamental en la infraestructura tecnológica del futuro.

A medida que las telecomunicaciones sigan expandiéndose y enfrentando nuevos retos, los moduladores de canal deberán continuar evolucionando en paralelo, respondiendo a las demandas de un mundo cada vez más interconectado. La innovación tecnológica, junto con un enfoque en la eficiencia y la sostenibilidad, asegurará que estos dispositivos sigan desempeñando un papel clave en la configuración del paisaje de las comunicaciones durante las próximas décadas.
