En el mundo de las telecomunicaciones, el cableado estructurado es mucho más que un conjunto de cables: es la infraestructura que sostiene la comunicación de datos, voz y video en empresas, instituciones y todo tipo de organizaciones. Diseñado bajo estándares internacionales como la norma ANSI/TIA-569, este sistema garantiza un rendimiento estable, facilita la gestión de la red y permite adaptarse a futuras ampliaciones sin complicaciones. Dentro de él, destacan dos elementos clave: el cableado horizontal y el cableado vertical. Comprender las diferencias y funciones de estos tipos de cableado es fundamental para diseñar redes robustas, escalables y preparadas para los retos tecnológicos del futuro.
El Cableado Estructurado es uno de los principales servicios que ofrecemos en DATA MERCANTIL. Si cuentas con algún proyecto en Perú (Lima o provincia) que desees cotizar, puedes escribirnos al e-mail o directamente a nuestro WhatsApp corporativo.
¡Dale clic al siguiente botón!
Introducción al Cableado Estructurado
En el ámbito de las telecomunicaciones modernas, el cableado estructurado se ha convertido en la columna vertebral de toda red de datos eficiente, ya sea en un entorno corporativo, educativo, hospitalario o incluso en grandes complejos industriales. Este sistema no solo proporciona la infraestructura física necesaria para transmitir información, sino que también garantiza orden, organización y facilidad de mantenimiento a lo largo de su vida útil.
Dentro de esta arquitectura, encontramos dos elementos clave: el cableado horizontal, que conecta directamente a los usuarios y sus dispositivos con la sala de telecomunicaciones; y el cableado vertical o backbone, que enlaza los diferentes pisos o edificios con el núcleo central de la red. Entender las diferencias entre estos tipos de cableado no solo es esencial para ingenieros y técnicos, sino también para cualquier organización que busque optimizar su infraestructura de comunicaciones, reducir tiempos de inactividad y garantizar un rendimiento constante a largo plazo.
Cableado Horizontal: Características y Usos
El cableado horizontal es uno de los componentes más importantes del cableado estructurado, ya que es el encargado de enlazar los puntos de conexión del usuario final – como computadoras, impresoras de red, teléfonos IP, cámaras de seguridad o puntos de acceso Wi-Fi – con el panel de parcheo ubicado en la sala de telecomunicaciones correspondiente. Este tramo se conoce como «horizontal» porque su recorrido habitual es dentro del mismo piso o área de trabajo, siguiendo rutas planas a través de canaletas, bandejas portacables o falsos techos. Este subsistema está compuesta por varios elementos clave:
- Cableado permanente (par trenzado o fibra óptica en algunos casos).
- Paneles de parcheo para centralizar conexiones.
- Salidas de telecomunicaciones (jacks o conectores RJ45) en cada punto de trabajo.
- Canalizaciones que protegen y organizan el tendido.
Es fundamental en entornos corporativos, centros educativos, hospitales y edificios inteligentes, ya que permite que todos los dispositivos de un piso se conecten de manera eficiente y ordenada a la red. Además, una correcta planificación e instalación de este cableado garantiza no solo un desempeño óptimo en la actualidad, sino también la posibilidad de soportar futuras actualizaciones tecnológicas sin necesidad de reemplazar toda la infraestructura.

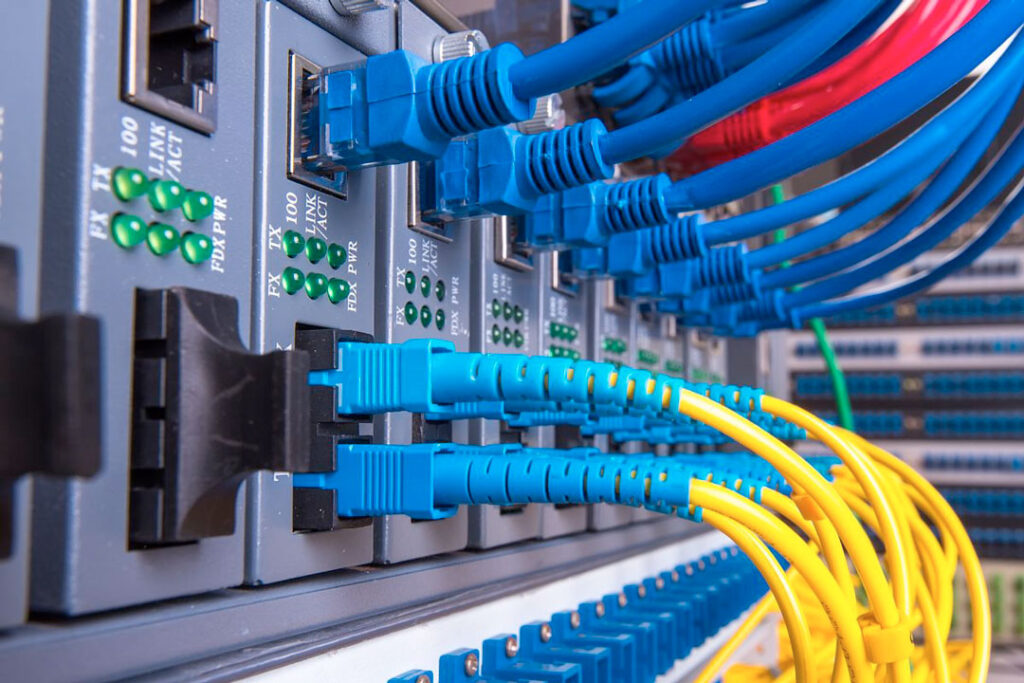

Cableado Vertical: Características y Usos
El cableado vertical, también conocido como backbone de telecomunicaciones, es el núcleo que conecta los diferentes pisos, áreas o incluso edificios de un mismo complejo a través de un sistema de interconexión de alta capacidad. A diferencia del cableado horizontal, su recorrido no se limita a un solo nivel, sino que se extiende verticalmente entre plantas o a través de largas distancias en un campus empresarial, garantizando que los datos fluyan desde y hacia la sala principal de equipos o el centro de datos de forma rápida, estable y segura. Los principales componentes del cableado vertical incluyen:
- Cables troncales (fibra óptica o cobre de alta categoría).
- Paneles de parcheo de alta densidad para gestionar múltiples conexiones.
- Racks y armarios de telecomunicaciones en cada piso o edificio.
- Canalizaciones verticales o ductos que protegen y organizan el tendido.
En cuanto a estándares, el cableado vertical se rige por las mismas normativas internacionales que el resto del cableado estructurado, como TIA/EIA-569 e ISO/IEC 11801, que especifican requisitos de rendimiento, límites de distancia y procedimientos de instalación. Implementar un cableado vertical correctamente diseñado no solo garantiza una red robusta y de alta disponibilidad, sino que también permite escalar la infraestructura conforme la empresa crece, evitando costosas intervenciones futuras.
Principales Diferencias entre Cableado Horizontal y Vertical
Aunque el cableado horizontal y el cableado vertical o backbone forman parte del mismo sistema de cableado estructurado y trabajan en conjunto para garantizar la conectividad, sus diferencias son notables tanto en diseño como en función. Comprender estas variaciones es fundamental para planificar, instalar y mantener una red eficiente, evitando problemas de rendimiento y asegurando escalabilidad a futuro.
Alcance y Distancia de Transmisión
La primera gran diferencia radica en el área de cobertura. El cableado horizontal está diseñado para distancias cortas dentro de un mismo piso o área de trabajo, con un máximo recomendado de 90 metros de cableado permanente más 10 metros en cables de parcheo, según los estándares ANSI/TIA-568. En cambio, el cableado vertical o backbone está pensado para cubrir distancias mucho mayores, ya sea dentro de un edificio de varios pisos a lo largo de un campus empresarial. Gracias al uso de fibra óptica, puede alcanzar cientos de metros sin pérdida significativa de señal, algo imposible con el cableado de cobre tradicional en este tipo de distancias.
Tipos de Cables y Conectores Utilizados
En el cableado horizontal predominan los cables de par trenzado (UTP, STP o FTP), con conectores RJ45, ideales para la conexión directa de dispositivos del usuario final. Por su parte, el cableado vertical emplea en la mayoría de los casos cables troncales de fibra óptica monomodo o multimodo, con conectores especializados como LC, SC o MTP/MPO, capaces de soportar velocidades de 10, 40 o incluso 100 Gbps. En proyectos más pequeños o de baja demanda, también puede usarse cable coaxial o cobre de alta categoría, aunque su uso en backbone es cada vez menos común.
Aplicaciones en Edificios y Campus Empresariales
El cableado horizontal se utiliza principalmente para conectar estaciones de trabajo, impresoras, puntos de acceso WiFi, cámaras IP y otros dispositivos de red dentro de un mismo nivel. El cableado vertical, en cambio, tiene un rol más «estructural»: conecta las diferentes salas de telecomunicaciones de cada piso con la sala principal de equipos o el centro de datos. En entornos como hospitales, universidades o centros comerciales, el backbone es el encargado de garantizar que todos los servicios críticos lleguen de forma rápida y segura a cada zona del complejo.
Capacidad y Rendimiento
Mientras que el cableado horizontal maneja velocidades comunes de 1 a 10 Gbps (dependiendo de la categoría del cable), el cableado vertical está diseñado para soportar velocidades mucho mayores, ya que transporta todo el tráfico agregado de los diferentes pisos o edificios. Esto lo convierte en un componente vital para garantizar que la red no se convierta en un cuello de botella.
Sistemas de CABLEADO ESTRUCTURADO en Perú
Factores Clave para Elegir entre Cableado Horizontal y Vertical
Seleccionar el tipo de cableado más adecuado no es simplemente una cuestión de ubicación física, sino de comprender las necesidades presentes y futuras de la red, el presupuesto disponible, el tipo de servicio que se desea garantizar y los estándares que se deben cumplir. A continuación, analizamos los principales aspectos que deben considerarse antes de decidir.
Necesidades de la Red y Escalabilidad
Uno de los primeros factores a evaluar es el volumen de datos que se transmitirá y el crecimiento proyectado de la red. En oficinas pequeñas o de un solo nivel, el cableado horizontal suele ser suficiente para garantizar la conectividad de todos los dispositivos, siempre que se utilice una categoría de cable que soporte las velocidades requeridas. Sin embargo, en edificios corporativos, universidades, hospitales o instalaciones de múltiples pisos, el cableado vertical o backbone se vuelve indispensable para manejar el tráfico agregado de todos los niveles y permitir futuras ampliaciones sin necesidad de reemplazar toda la infraestructura. La escalabilidad es clave: un backbone bien diseñado puede soportar la incorporación de nuevos servicios y tecnologías, como redes de alta velocidad, IoT o sistemas de videovigilancia 4K.
Costos de Instalación y Mantenimiento
El presupuesto disponible influye directamente en la elección. El cableado horizontal, por su naturaleza más simple y su uso de materiales menos costosos con el par trenzado, suele tener un costo inicial menor y un mantenimiento relativamente sencillo. En cambio, el cableado vertical implica el uso de fibra óptica o cobre de alta categoría, conectores especializados y, en ocasiones, canalizaciones más complejas, lo que incrementa la inversión inicial. No obstante, esta inversión puede amortizarse a largo plazo al evitar cuellos de botella y reducir la necesidad de reemplazos por obsolescencia tecnológica.
Cumplimiento de Normativas y Estándares
La instalación debe regirse por estándares internacionales como ANSI/TIA-568 e ISO/IEC 11801, que establecen parámetros técnicos de distancia, velocidad, materiales y seguridad. Cumplir con estas normativas no solo asegura un rendimiento óptimo, sino que también evita problemas legales o técnicos en auditorías y certificaciones. Por ejemplo, en entornos críticos como hospitales o centros de datos, se exige que el cableado vertical utilice fibra óptica con protección ignífuga y rutas separadas para garantizar la continuidad del servicio en caso de incedio.
Buenas Prácticas en la Instalación de Cableado Estructurado
La correcta instalación del cableado estructurado es fundamental para asegurar que tanto el cableado horizontal como el cableado vertical o backbone funcionen de forma óptima y sin interrupciones. Un diseño bien ejecutado no solo garantiza rendimiento y estabilidad en el presente, sino que también evita costosos cambios o reparaciones en el futuro. A continuación, presentamos las mejores prácticas que todo proyecto debería seguir.
Planificación del Diseño de la Red
Antes de instalar cualquier cable, es esencial desarrollar un plano detallado que contemple la ubicación de las estaciones de trabajo, la disposición de las salas de telecomunicaciones, los recorridos de los cables y la capacidad proyectada a futuro. Esta planificación debe incluir márgenes de crecimiento para poder incorporar nuevos servicios, como puntos de acceso WiFi adicionales, cámaras de seguridad IP o estaciones de carga de datos, sin afectar el rendimiento general. Un error común es diseñar la red únicamente para las necesidades actuales, lo que provoca que, en pocos años, sea insuficiente y requiera costosas modificaciones.
Selección de Materiales y Proveedores
El rendimiento del sistema depende en gran medida de la calidad de los materiales. Es recomendable utilizar cables certificados, conectores de fabricantes reconocidos y racks o paneles de parcheo que cumplan con estándares internacionales como ANSI/TIA-568 e ISO/IEC 11801. Elegir fibra óptica con las especificaciones correctas para el backbone y cables de par trenzado de categoría adecuada para el cableado horizontal puede marcar la diferencia entre una red confiable y una propensa a fallos. Asimismo, trabajar con proveedores que ofrezcan garantía y soporte técnico asegura la durabilidad del sistema.
Mantenimiento y Certificación del Cableado
Una vez instalado, el cableado debe someterse a pruebas de certificación con equipos especializados que verifiquen parámetros como la atenuación, la diafonía y la velocidad de transmisión. Esto garantiza que la instalación cumple con los estándares y evita sorpresas en el funcionamiento. Además, es recomendable implementar un programa de mantenimiento preventivo, que incluya inspecciones visuales periódicas, limpieza de conectores de fibra óptica, verificación de fijaciones y control de temperatura y humedad en las salas de telecomunicaciones. Un cableado bien mantenido puede tener una vida útil superior a los 15 años, reduciendo los costos operativos y evitando interrupciones del servicio.
Cableado Estructurado en Perú
Si estás en Perú y necesitas una solución de Cableado Estructurado confiable y eficiente,
¡Contáctanos Ahora! Nuestro equipo de expertos está listo para ayudarte.
Conclusiones
El cableado horizontal y vertical o backbone son pilares esenciales en cualquier infraestructura de telecomunicaciones bien diseñada, ya que juntos garantizan un flujo de datos eficiente, estable y seguro desde el núcleo de la red hasta el usuario final. El cableado horizontal se encarga de conectar los dispositivos dentro de un mismo nivel, mientras que el vertical o backbone enlaza múltiples pisos o edificios, soportando el tráfico agregado y permitiendo la expansión de la red. Comprender sus diferencias, aplicaciones y requisitos técnicos es clave para tomar decisiones acertadas en el diseño, instalación y mantenimiento de la red. Apostar por una planificación cuidadosa, materiales de calidad y el cumplimiento estricto de los estándares internacionales no solo optimiza el rendimiento actual, sino que asegura una infraestructura escalable y preparada para las demandas tecnológicas del futuro.
